Bodeov dijagram, Bodeov prikaz (engl. Bode-diagram; njem. Bode-Diagramm; rus. диаграмма Бодеа), grafički prikaz amplitudne i fazne karakteristike elektroničkih sklopova. Prikazuje se u dvama pravokutnim koordinatnim sustavima, tako da je na apcisi frekvencija u logaritamskoj ljestvici. U jednom je na ordinati razina naponskoga ili strujnoga pojačanja signala (u decibelima), a u drugom fazni kut pojačanja u linearnoj ljestvici. Primjenjuje se za procjenu frekvencijskoga dometa i stabilnosti sklopova. Nazvan po H. Bodeu.

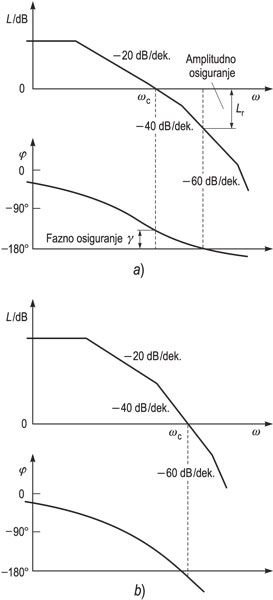

BODEOV DIJAGRAM, <i>a)</i> stabilni sustav, <i>b)</i> nestabilni sustav (L pojačanje petlje) — BODEOV DIJAGRAM, a) stabilni sustav, b) nestabilni sustav (L pojačanje petlje)
