dijagram toka signala (engl. signal flow graph; njem. Signalflussgraph; rus. сигнальный ориентированный граф), grafički prikaz linearnih jednadžba signala u mikrovalnim sklopovima. U takvim je sklopovima teško ostvariti kratki spoj ili prazni hod na priključnicama, pa nije moguće mjeriti impedanciju (admitanciju) ili H-parametre. Zbog toga se rabe raspršni parametri (→ parametri, raspršni) sklopa u uvjetima prilagođivanja linije, tj. bez refleksije signala. Signali su u obliku upadnih i reflektiranih valova, normirani tako da je kvadrat apsolutne vrijednosti snaga prenesena tim valom. Dijagram sadržava čvorove, koji predstavljaju valove, te puteve (crte između dvaju čvorova) s koeficijentima prijenosa i oznakom smjera, što izražavaju linearnu ovisnost jednoga vala o drugome.

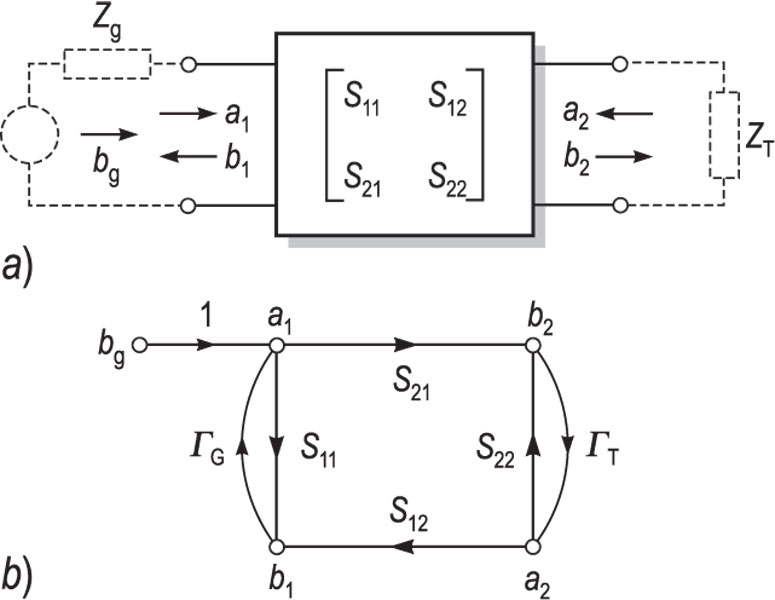

DIJAGRAM TOKA SIGNALA, shema, <i>a)</i> četveropola s generatorom na ulazu i teretom na izlazu (<i>b</i><sub>g</sub> je val iz generatora, <i>a</i><sub>1</sub> i <i>a</i><sub>2</sub> su upadni valovi, <i>b</i><sub>1</sub> i <i>b</i><sub>2</sub> odbijeni valovi, <i>Z</i> impedancije, a <i>S</i> raspršni parametri), <i>b)</i> dijagram toka (<i>Γ</i><sub>G</sub> je koeficijent refleksije generatora, a <i>Γ</i><sub>T</sub> tereta) — DIJAGRAM TOKA SIGNALA, shema, a) četveropola s generatorom na ulazu i teretom na izlazu (b_g je val iz generatora, a₁ i a₂ su upadni valovi, b₁ i b₂ odbijeni valovi, Z impedancije, a S raspršni parametri), b) dijagram toka (Γ_G je koeficijent refleksije generatora, a Γ_T tereta)
