ISKLJUČIVO ILI-sklop, MOD-2-sklop (engl. EXCLUSIVE OR gate; njem. EXKLUSIV-ODER-Schlatung; rus. элемент ИСКЛЮЧАЮЩЕЕ ИЛИ), elektronički sklop koji obavlja logičku funkciju ISKLJUČIVO ILI. Sastoji se od dvaju → I-sklopova, dvaju → invertora i jednoga → ILI-sklopa. Logička tablica istinitosti za pozitivnu logiku pokazuje da je izlaz jednak logičkoj vrijednosti 1 ako su ili jedan ili drugi (ali ne oba) ulaz jednaki 1. Može imati i nekoliko ulaza. Sastavnica je složenijih logičkih sklopova. → logika, pozitivna, → sklop, logički

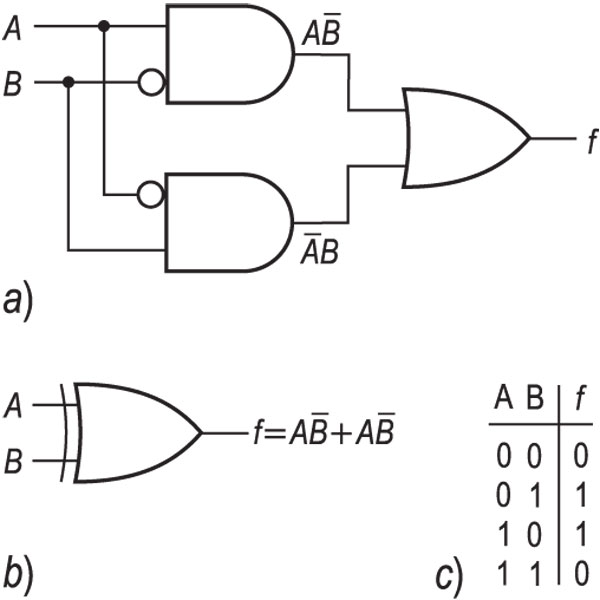

ISKLJUCIVO-ILI-SKLOP, <i>a)</i> shema sklopa, <i>b)</i> shematski znak, <i>c)</i> logička tablica — ISKLJUCIVO-ILI-SKLOP, a) shema sklopa, b) shematski znak, c) logička tablica
