pi-hibrid, prstenasti

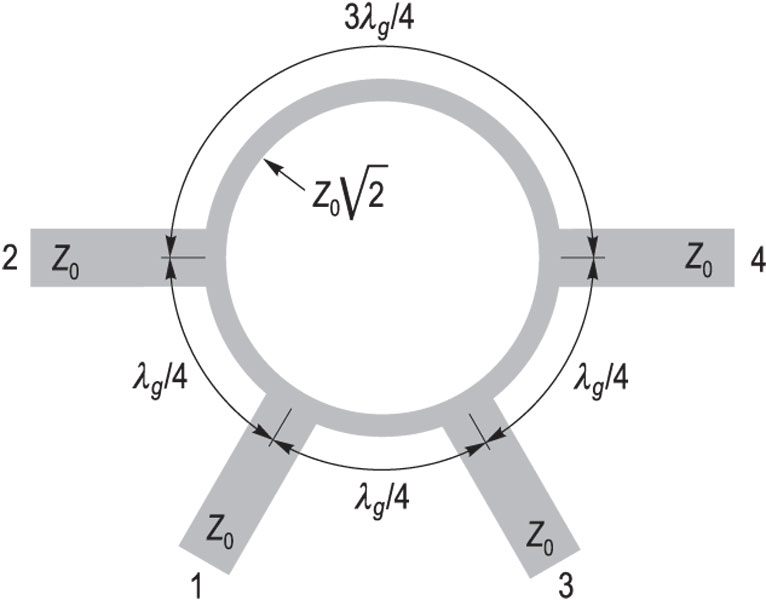

traži dalje ...pi-hibrid, prstenasti, prstenasti π-hibrid (engl. rat-race hybrid; njem. ringförmige Pi-Verbindung; rus. гибридное кольцевое соединение), četveroprolazno djelilo snage bez gubitaka sprege 3 dB, s dvama parovima raspregnutih prolaza (ubraja se u nesimetrične sprežnike s ograncima). Sastoji se od linijskoga odsječka karakteristične impedancije 2 Z0, dugačka 1,5 λ, gdje je λ valna duljina. Prsten je podijeljen na četiri dijela, od kojih su tri dijela duljine λ/4, a četvrti 3 λ/4. Na njihovim su spojevima vanjski prolazi hibrida. Pri pobudi na prolazu 1 snaga se dijeli popola na prolaze 2 i 3, prolaz 4 je raspregnut, a izlazni su signali na prolazima 2 i 3 istofazni. Pri pobudi na prolazu 2 snaga se dijeli popola na prolaze 1 i 4, prolaz 3 je raspregnut, a izlazni su signali protufazni. Sličnih je svojstava kao hibridni T-spoj i balansni transformator, pa se primjenjuje u balansnim miješalima, u mosnim sklopovima za mjerenje impedancije te u zakretalima faze. → sprežnik, usmjerni
