sklop za simetriranje (engl. balanced-to-unbalanced transformer, krat. balun; njem. Symmetrieschaltung, Symmetrieüberträger; rus. симметрирующий трансформатор), međusklop za usklađivanje simetričnoga i nesimetričnoga voda u visokofrekvencijskim sklopovima, ponajprije u antenama i antenskim dovodima. Simetrični je vod najčešće paralelni dvožični vod, a nesimetrični suosni kabel. Sklopom za simetriranje na nesimetričnoj strani onemogućuje se struji prolazak s vanjske strane oklopa, čime on ostaje na potencijalu neutralne točke. Primjenjuje se četvrtvalni ili poluvalni odsječak simetričnoga ili asimetričnoga voda. Četvrtvalni odsječak, kratkospojen na jednom kraju, ima na stezaljkama beskonačnu impedanciju, pa tako onemogućuje tok struje po vanjskom dijelu oklopa suosnoga kabela. Kao sklop za simetriranje upotrebljava se i poseban transformator, kojim se osim simetriranja mogu prilagoditi i impedancije. → mreža, prilagodbena, → kabel, suosni

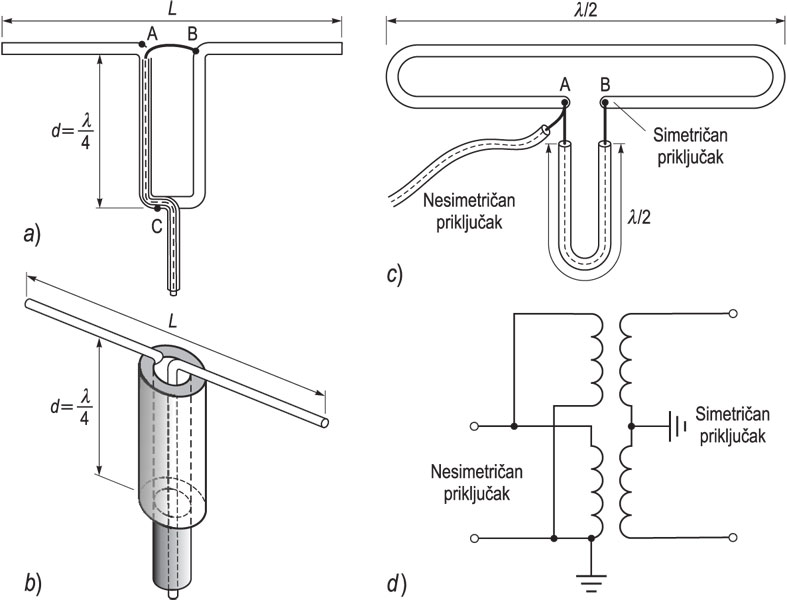

SKLOP ZA SIMETRIRANJE, primjeri priključivanja antenskoga dipola na suosni vod: <i>a)</i> s četvrtvalnim odsječkom simetričnoga voda, <i>b)</i> s četvrtvalnim odječkom asimetričnoga voda, <i>c)</i> s poluvalnim odsječkom nesimetričnoga voda i transformacijom 4:1, <i>d)</i> preko prilagodnoga transformatora i transformacijom 4:1 — SKLOP ZA SIMETRIRANJE, primjeri priključivanja antenskoga dipola na suosni vod: a) s četvrtvalnim odsječkom simetričnoga voda, b) s četvrtvalnim odječkom asimetričnoga voda, c) s poluvalnim odsječkom nesimetričnoga voda i transformacijom 4:1, d) preko prilagodnoga transformatora i transformacijom 4:1
