stapni mehanizam

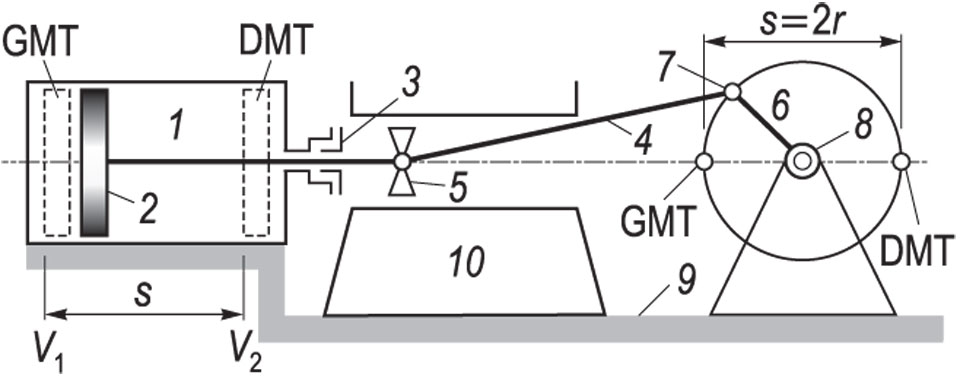

stapni mehanizam (engl. piston mechanism; njem. Kolbengetriebe; rus. поршневой механизм), mehanizam koji linearno gibanje stapa pretvara u rotacijsko gibanje vratila. U takvim mehanizmima s križnom glavom (npr. u velikim sporohodnim Dieselovim motorima) stap je povezan preko poluge (stapajica) s klizačem (križna glava) koji se giba ravnocrtno jednako kao i stap, a s pomoću ravninskoga gibanja ojnice ili klipnjače, poluge koja povezuje križnu glavu i koljeno koljenastoga vratila, omogućuje se rotacija vratila. Na taj se način prenosi sila sa stapa na koljeno vratila, bez opterećenja stapa i cilindra radijalnim silama, što ih, kao dijelove uzdužne sile u ojnici, preuzima križna glava. U mehanizmu bez križne glave, koji se naziva i klipnim mehanizmom, stap (klip) je vezan za koljeno vratila preko nešto drugačije konstruirane ojnice (klipnjača), s koje se na stap i dalje na cilindar prenose sile u radijalnom smjeru.
