točka, radna (engl. working point, operating point; njem. Arbeitspunkt; rus. рабочая точка), točka na karakterističnoj krivulji ili u jatu krivulja neke el. komponente ili uređaja, koju određuju pogonske veličine. Tako npr. u polju izlaznih naponsko-strujnih karakteristika bipolarnoga tranzistora, radnu točku određuje struja baze i struja kolektora. U el. uređajima posebno je važna nazivna radna točka (u dijagramu ovisnosti momenta o brzini vrtnje asinkronoga motora ona je na mjestu gdje moment ima nazivnu vrijednost). U toj točki i sve druge veličine (npr. brzina vrtnje, snaga na osovini, struja statora, faktor snage, gubitci) imaju svoju nazivnu vrijednost. → vrijednost, nazivna

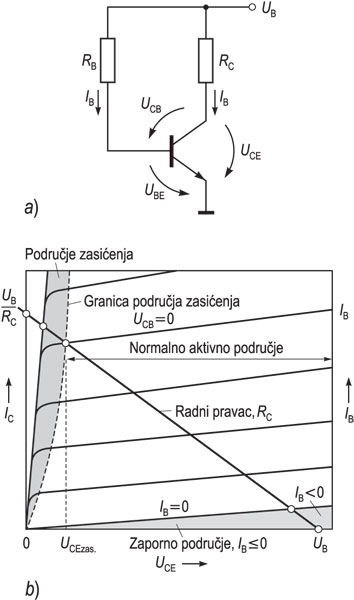

TOČKA, RADNA, a) naponi i struje tranzistora, b) radne točke na Uce-Ic karakterističnoj krivulji bipolarnoga tranzistora za pojedine vrijednosti struje baze
