trajektorije naprezanja

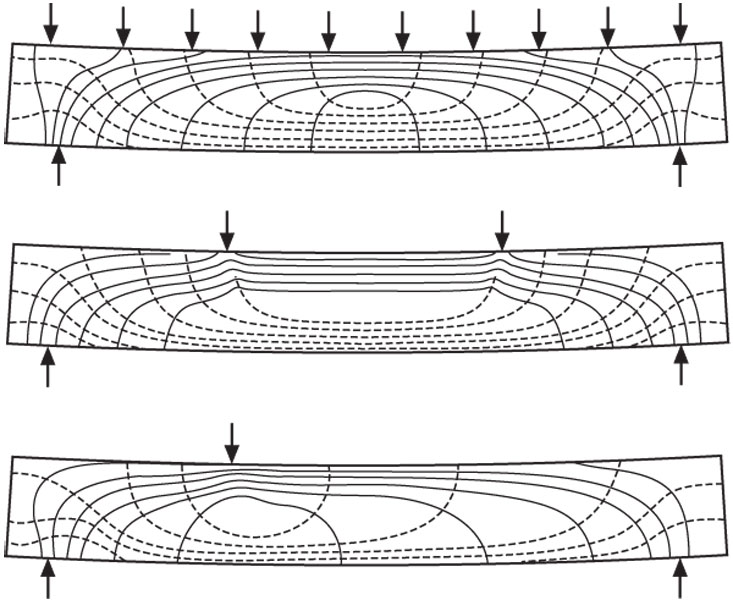

trajektorije naprezanja (engl. stress trajectories; njem. Spannungstrajektorien; rus. траектории напряжений), u mehanici, sustav ortogonalnih krivulja u grafičkom prikazu kojima tangente u svakoj točki imaju smjerove glavnih naprezanja. Kroz svaku točku konstrukcije prolaze dvije trajektorije glavnih naprezanja. Tako npr. pri savijanju grede presijecaju neutralni sloj pod kutom od 45°, a rubovima grede primiču se okomito, odn. tangencijalno. Nosači izrađeni od materijala različite tlačne i vlačne čvrstoće konstruiraju se prema trajektorijama naprezanja. One npr., zbog slabije vlačne čvrstoće betona, određuju položaj armature za ojačanje područja vlačnih naprezanja u armiranobetonskom nosaču. U poprečnom presjeku konstruktivnoga elementa opterećenoga na uvijanje, linije jednakih posmičnih naprezanja nazivaju se trajektorijama posmičnih naprezanja. Na elementima kružna poprečnoga presjeka trajektorije posmičnih naprezanja koncentrične su kružnice i na njih okomiti radijalni pravci. Trajektorije naprezanja određuju se iz diferencijalnih jednadžba ili eksperimentalno, iz izoklina na fotoelastičnim modelima. → fotoelasticimetrija
