snaga, električna jalova (engl. electric reactive power, wattless power; njem. elektrische Blindleistung; rus. электрическая реактивная мощность), dio el. snage koja stvara i održava električna i magn. polja u kapacitivnim i induktivnim sastavnicama, napajanima izmjeničnom sinusnom strujom. Dio prividne snage S koji može obaviti rad naziva se djelatnom snagom (P = S · cos φ ), a snaga koja ne može obaviti rad jalovom snagom (Q = S · sin φ). Ukupna je jalova snaga razlika induktivne Q_L i kapacitivne Q_C jalove snage(Q = Q_L − Q_C), pa ako su jednake, slijedi da je Q = 0, a S = P. Vrijednost jalove snage izravno utječe na napon elektroenergetske mreže, jer je napon mreže zbroj fazora napona djelatnih, induktivnih i kapacitivnih sastavnica. Uz određenu vrijednost jedne i druge snage može se pojaviti → rezonancija, a u elektroenergetskoj mreži posebno je opasna → ferorezonancija. → krug, titrajni, → snaga, električna djelatna

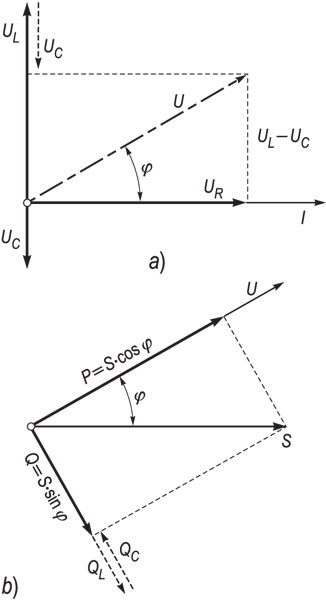

SNAGA, ELEKTRIČNA JALOVA, <i>a)</i> fazorski dijagram napona: <i>U</i> na serijskom <i>LRC</i>-strujnom krugu, <i>U<sub>R</i></sub> na djelatnom otporu, <i>U<sub>L</i></sub> na induktivnom otporu i <i>U<sub>C</i></sub> na kapacitivnom otoru, <i>φ</i> fazni kut između napona i struje, <i>b)</i> prikaz snaga u serijskom <i>LRC</i>-strujnom krugu, <i>φ</i> fazni kut između djelatne i prividne snage — SNAGA, ELEKTRIČNA JALOVA, a) fazorski dijagram napona: U na serijskom *LRC*-strujnom krugu, *U_R* na djelatnom otporu, *U_L* na induktivnom otporu i *U_C* na kapacitivnom otoru, φ fazni kut između napona i struje, b) prikaz snaga u serijskom *LRC*-strujnom krugu, φ fazni kut između djelatne i prividne snage

članak preuzet iz tiskanog izdanja 2007.
